環網柜是環網運行方式的重要設備，是將一組高壓開關設備安裝于鎧裝結構柜體內或做成拼裝間隔式環網供電單元的電氣設備。

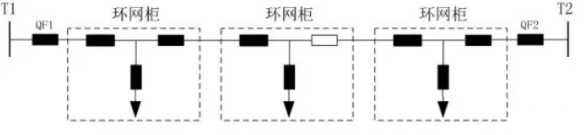

雙側電源環網供電圖

環網柜的根本組成單元

柜（殼）體

母線

負荷開關

熔斷器（或負荷開關—熔斷器組合電器）

斷路器

阻隔開關

電纜插接件

二次控制部件等

環網柜配電單元組成結構

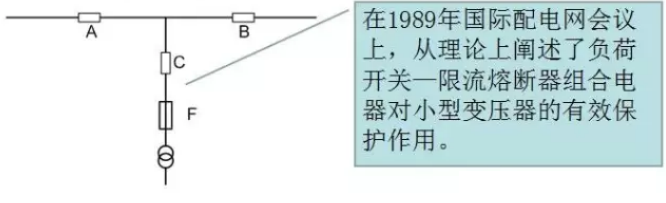

一般由3個距離組成，包含兩個進出線距離和變壓器距離。進出線距離主要用于毛病線路的阻隔，以及經過調整電源方向來恢復正常供電。變壓器距離則經過組合電器來對變壓器內部短路毛病進行快速切除。

圖2

實例應用

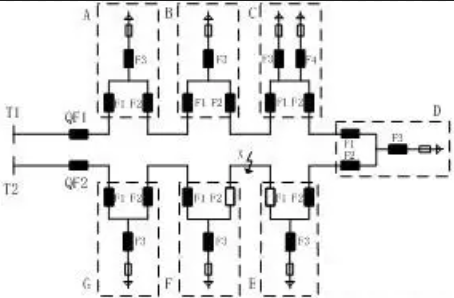

環網供電系統一次接線圖a）正常運行

環網供電系統一次接線圖b）故障隔離后

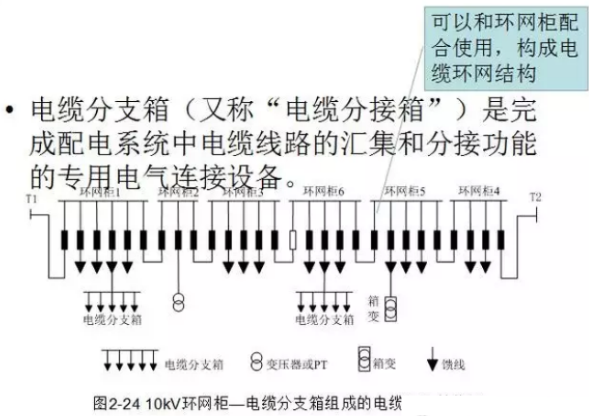

電纜分支箱

圖3

組成結構

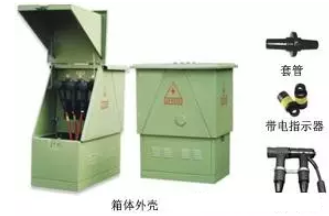

10kV電纜分支箱主要由箱體外殼、套管（母線）、帶電指示器和硅橡膠預制式電纜接頭組成 。

圖4

普通電纜分支箱

圖5

高級電纜分支箱

高級電纜分支箱內含有開關設備，既可起普通電纜分支箱的分接、分支作用，又可起供電電路的控制、轉換以及改變運行方式的作用。
